Názov akcie: Kontrola a revízia PT-jednotelesová kondenzačná turbína

Rozsah predmetu diela:

„Návrh výroba a inštalácia nového sekundárneho výmenníka sieťovej vody ako náhrada za pôvodný“ z dôvodu deštrukcie pôvodného výmenníka. Nový výmenník sieťovej vody sa skladá z 9tich kusov výmenníkov.

Technické parametre:

Výmenník je navrhnutý na nasledujúce parametre:

- množstvo spalín	107 Nm³/s
- teplota spalín na vstupe	100 °C
- množstvo obehovej vody	160 t/hod
- teplota vstupnej vody	60 °C
- teplota vody na výstupe	78 °C
- odovzdané teplo do spalín	3,56 MW
- tlaková strata na strane spalín	334 Pa
- tlaková strata na strane vody	0,5 bar
- teplosmenná plocha celého výmenníka	3900m²

Popis výmeníka:

- výmenník je tvorený 9 samostatnými blokmi orebrovaných trubiek

- základné trubky sú fí 31,8x2,6 mm – P235GH

- rebrá – uhlíková oceľ 300 1/m, 20x0,8 mm, navarované rebrá

- každý blok má vstupnú a výstupnú vertikálnu komoru. Teplosmenná plocha je systém horizontálnych hadov, napojených do komôr

- každý had je tlakovo odskúšaný vo výrobe a následne je odtlakovaný každý blok

- na montáži je každý blok pripojený potrubím DN 80 s existujúcim komorovým rámom

Rok realizácie: 2024

Rozsah predmetu diela:

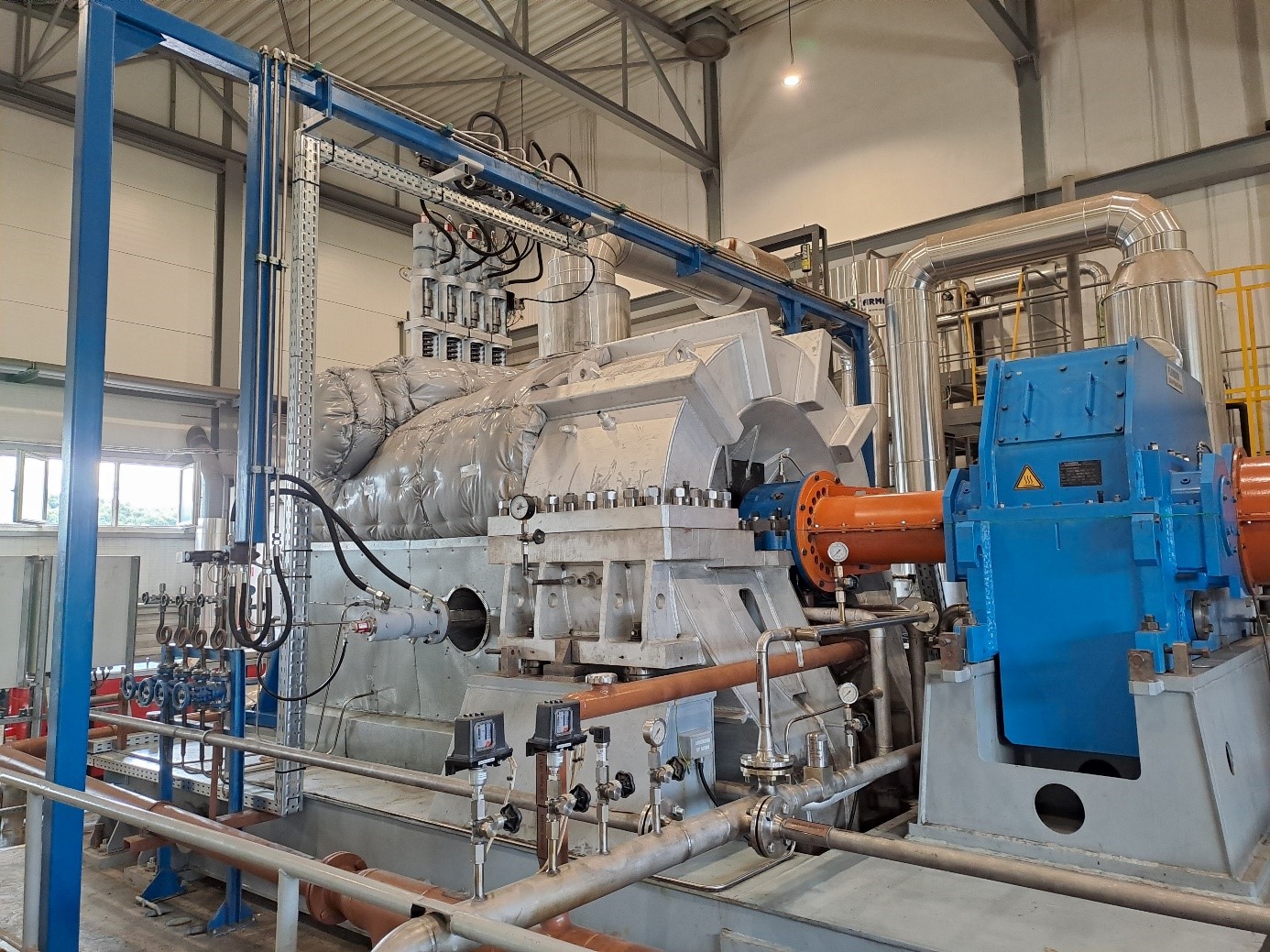

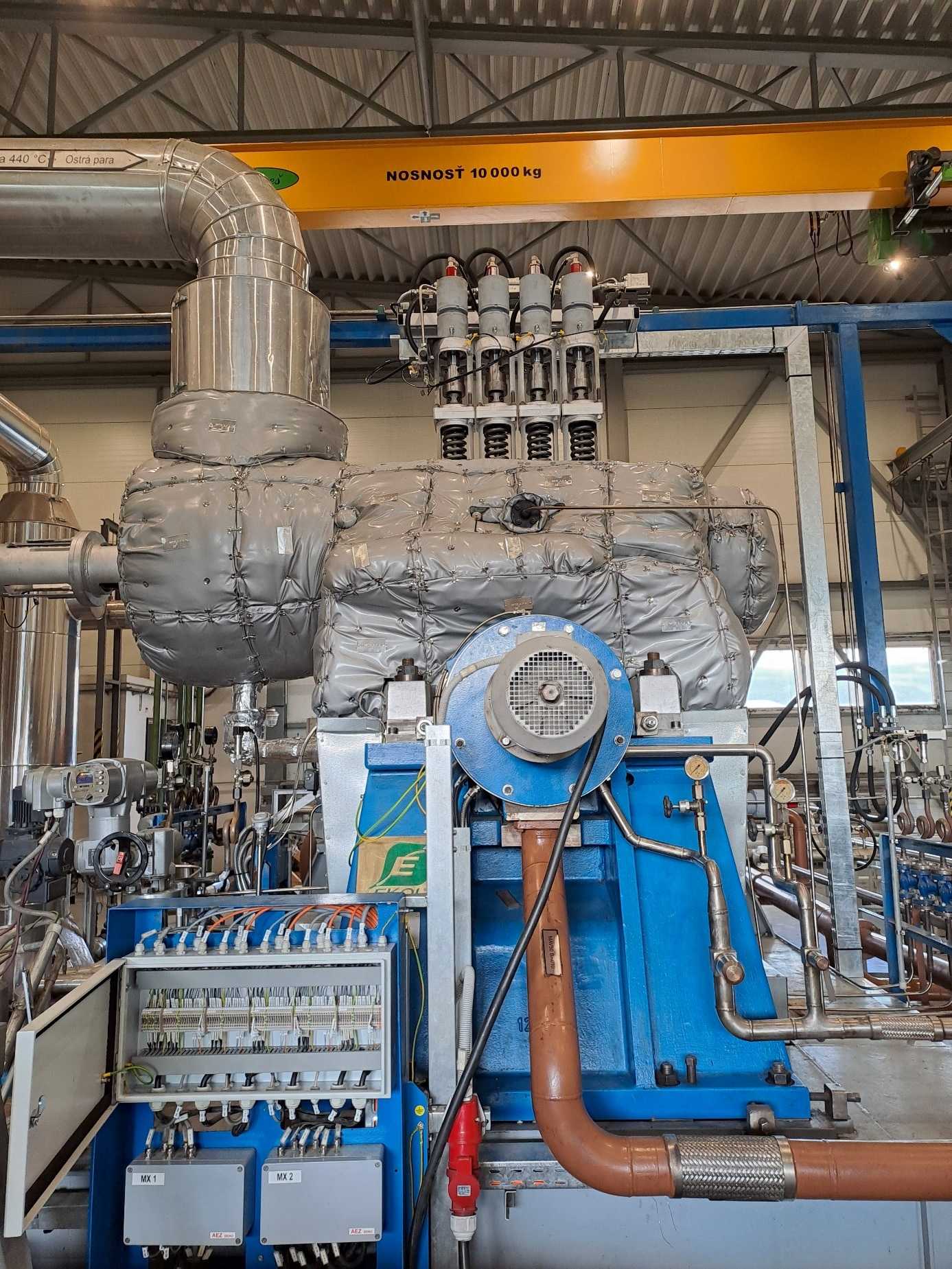

Generálna oprava parnej turbíny EKOL typ P 7,03 MW pre zabezpečenie predĺženia životnosti turbíny a zmenu parametrov. Zaradenie zástrekového systému do trasy regulovaného odberu a modernizácia systému regulácie TG na novší systém podľa zvyklostí EKOL.

Zariadenie bolo v nepretržitej prevádzke od doby spustenia v roku 2011. EKOL doporučil vykonanie dlhodobo doporučovanej revízie pre preverenie stavu a zostatkovej životnosti prietočných častí. Prevádzkovateľ zároveň prejavil požiadavku pre úpravu parametrov TG. Súčasťou úpravy parametrov bolo zvýšenie efektívnosti zariadenia a zvýšenie maximálneho výkonu. Pre dosiahnutie čo najkratšieho termínu odstávky sa pristúpilo k technickému riešeniu generálnej opravy formou výroby všetkých vnútorných častí turbíny vopred. Počas odstávky došlo k výmene všetkých vnútorných dielov čo malo za následok skrátenie termínu štandardnej generálnej opravy z niekoľkých mesiacov na 5 týždňov. Revízia zariadenia počas realizácie GO preukázala, že súhra správneho prevádzkovania podľa prevádzkových predpisov, čistota pary a kvalita prevedenia parnej turbíny dosiahla dlhodobú prevádzku bez závažných porúch po dobu trinástich rokov.

Rok realizácie: 2024

Názov akcie: Kontrola a revízia PT-jednotelesová kondenzačná turbína

Rozsah predmetu diela:

Kontrola a revízia jednotelesovej kondenzačnej turbíny 12,8/13 MW vrátane NDT kontrol lopatkovania turbíny a ostatných častí.

Rok realizácie: 2024

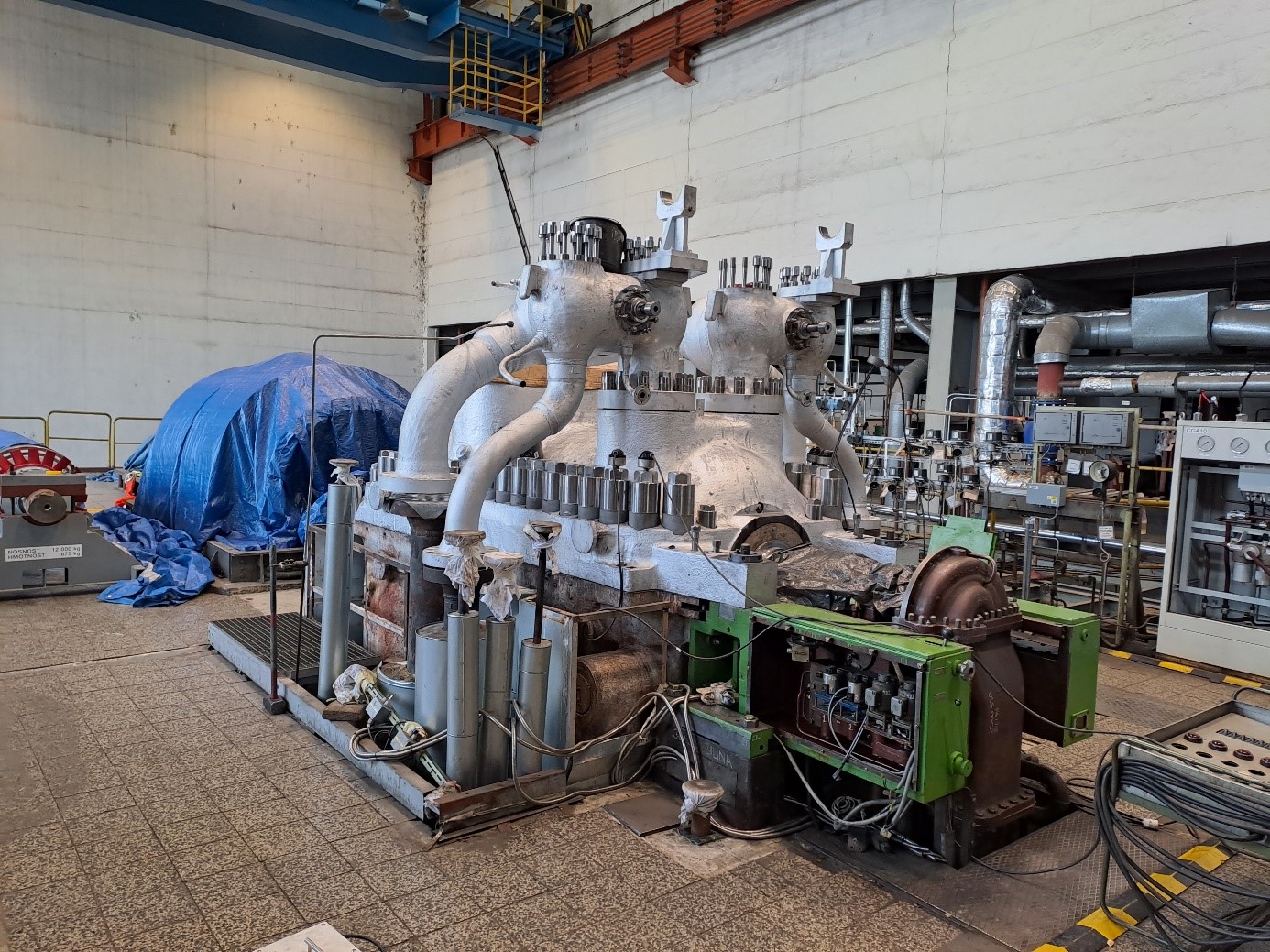

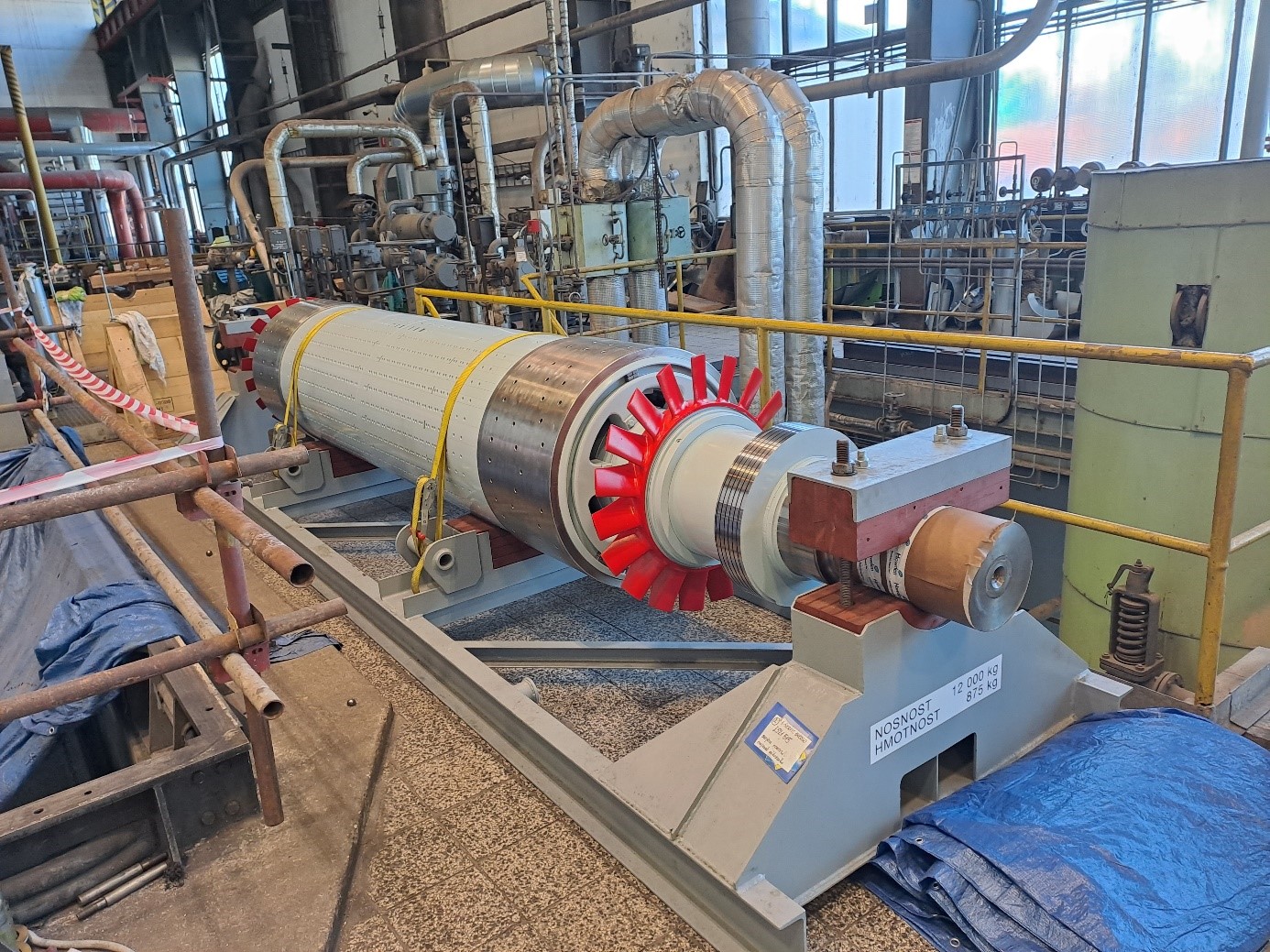

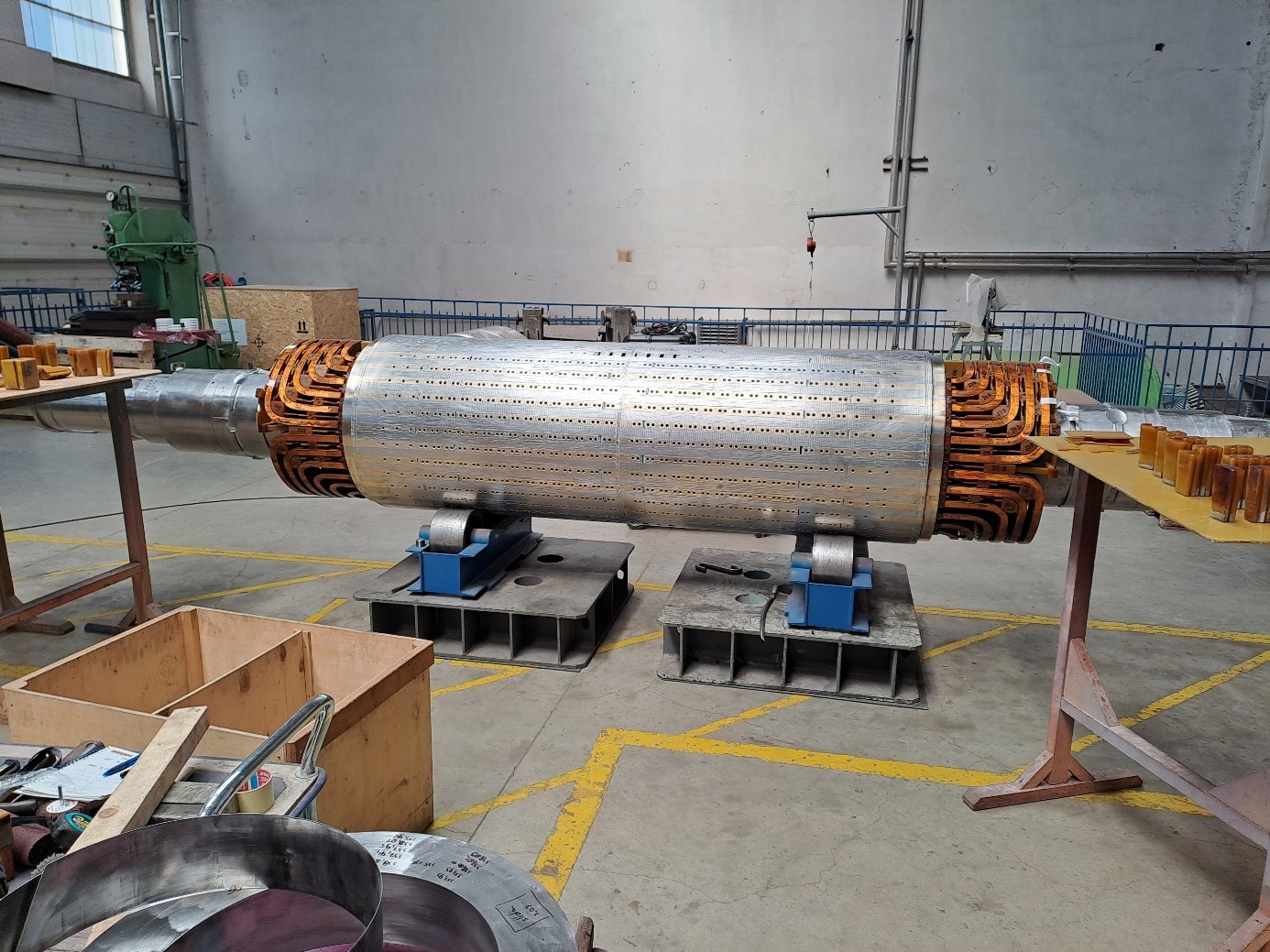

Názov akcie: Rekonštrukcia TG-3 na nové parametre

Záručné skúšky turbíny Žilina TG3 PR28-9/0,75/0,1 E

Všeobecný popis:

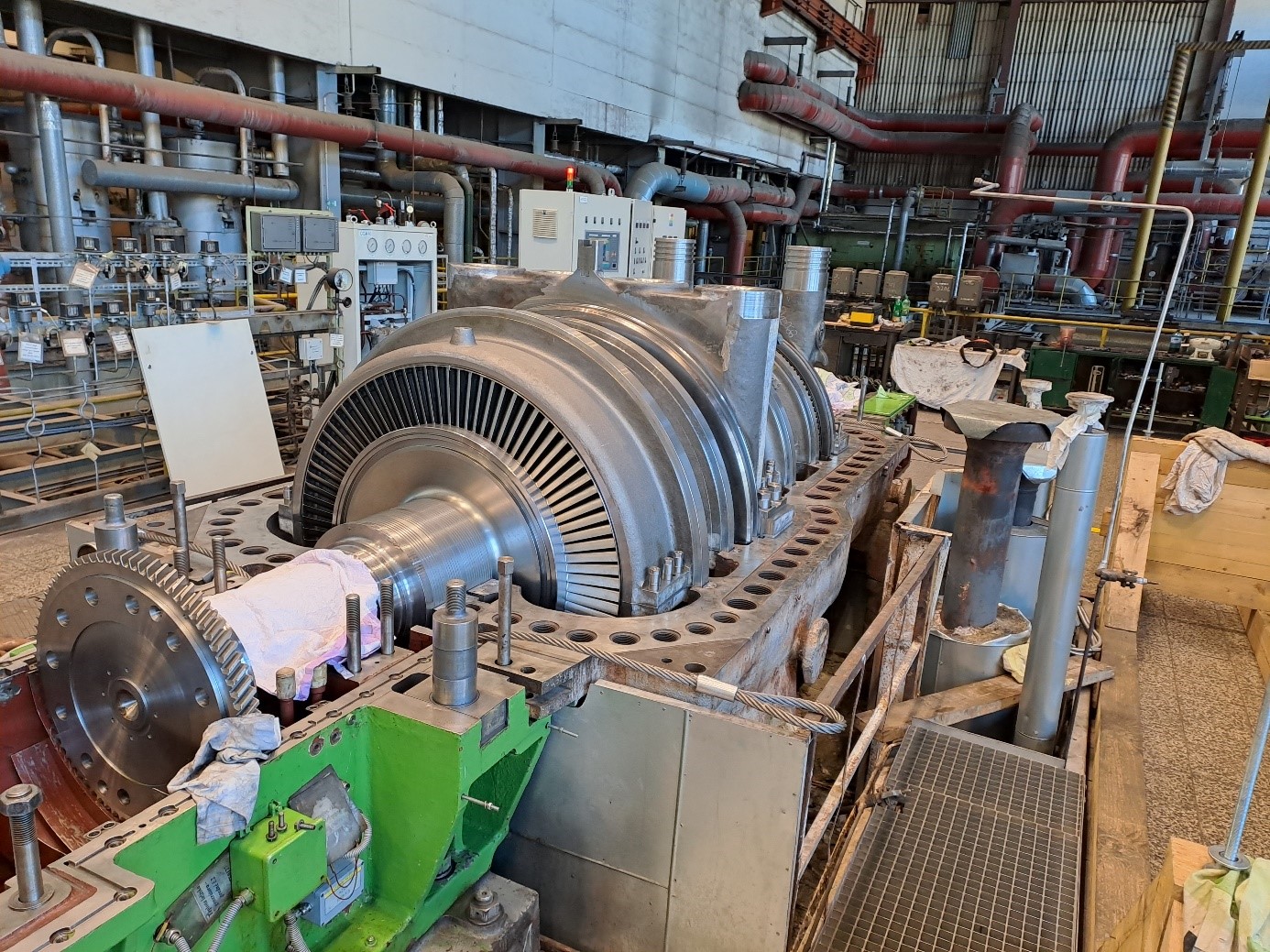

V decembri 2023 sa v teplárni Žilina (SK) uskutočnila úspešná garančná skúška turbínového agregátu TG3. Spoločnosť EKOL zrekonštruovala pôvodnú turbínu vyrobenú v PBS Brno. V rámci rekonštrukcie parnej turbíny bola navrhnutá a realizovaná rekonštrukcia prietokovej časti a vymenené všetky exponované konštrukčné celky s výnimkou skrine turbíny.

Cieľom rekonštrukcie bolo

zachovať (zvýšiť) vysokoúčinnú kombinovanú výrobu elektriny a tepla (KVET) a spoľahlivosť, efektívnu dodávku tepla do horúcovodného a parného rozvodu tepla odberateľa maximalizovať výrobu elektrickej energie v TG-3 a elektrickú účinnosť TG pri požadovaných tepelných výkonoch v regulovanom odbere (RO), nízkotlakom neregulovanom odbere (NTNRO) a v protitlaku (PPTG), to všetko pri zmenených prevádzkových podmienkach Odberateľa, ktoré sú spôsobené najmä zmenou parného média na horúcu vodu pre dodávku tepla pre bytovo-komunálny sektor a vybudovaním novej technológie na doplnenie pôvodného zdroja na výrobu elektrickej energie a tepla

Technický opis turbíny

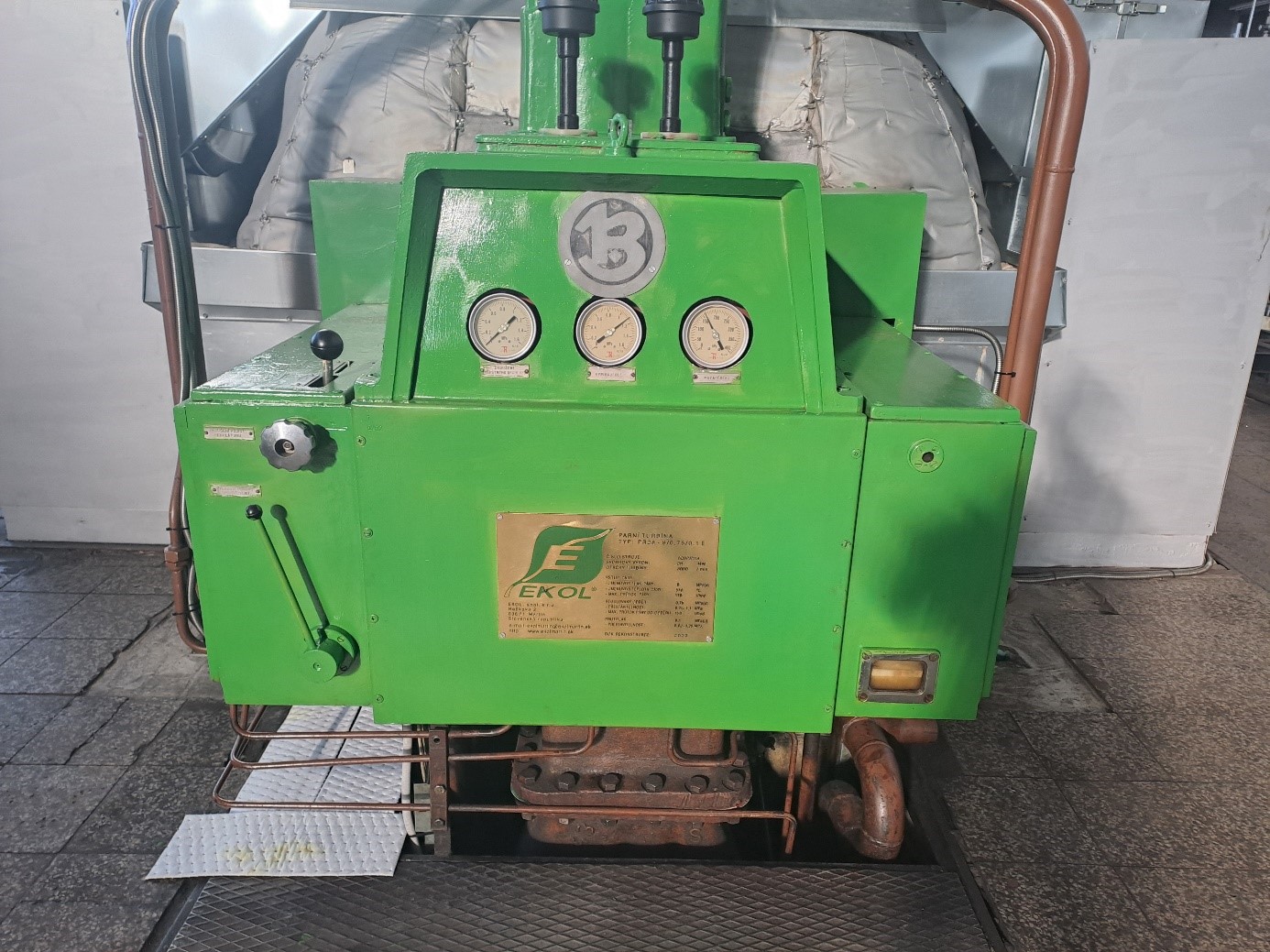

Parná turbína je jednotelová, tlakovo riadená parná turbína. Vysokotlaková (VT) a nízkotlaková (NT) časť majú regulačné a pretlakové stupne. Turbína je rozdelená v horizontálnej rovine, pričom horná a dolná časť turbíny tvorí teleso turbíny, v ktorom sú umiestnené odnímateľné segmenty lopatiek VT a NT a segmenty nosiča baliaceho piesta a stredového balenia. Predné a zadné balenie je pevné a krúžky sú priamo v telese turbíny. Rotor je dutý dvojdielny radiálny zváraný rotor a je uložený v radiálnych ložiskách s tlakovým mazaním. Axiálnu silu zachytáva dvojcestné axiálne ložisko s tlakovým mazaním. Spojka medzi turbínou a generátorom je pevná. Turbína má elektrohydraulický riadiaci systém, ktorý ovláda regulačné ventily VT a NT.

Turbína má dva rýchloupínacie ventily ovládané olejom, ktoré možno ovládať lokálne alebo diaľkovo z riadiacej miestnosti.

Turbína je vybavená bezpečnostným regulátorom otáčok, meničom otáčok s miestnym a diaľkovým ovládaním a štyrmi parnými kohútmi:

neregulovaný odber VT pre VTO/III. a RCHS (odber uzavretý) regulovaný odber NT neregulovaný odber pre NTO/III protitlak turbíny do OC

Garančné meranie turbíny - posúdenie dodržiavania garantovaných technických parametrov TG3

Realizátor: EKOL, spol. s r. o. v spolupráci a s prevádzkovým meraním prevádzkovateľa - Teplárne Žilina Pr. č. 1: Garančné merania

Rok realizácie: 2023

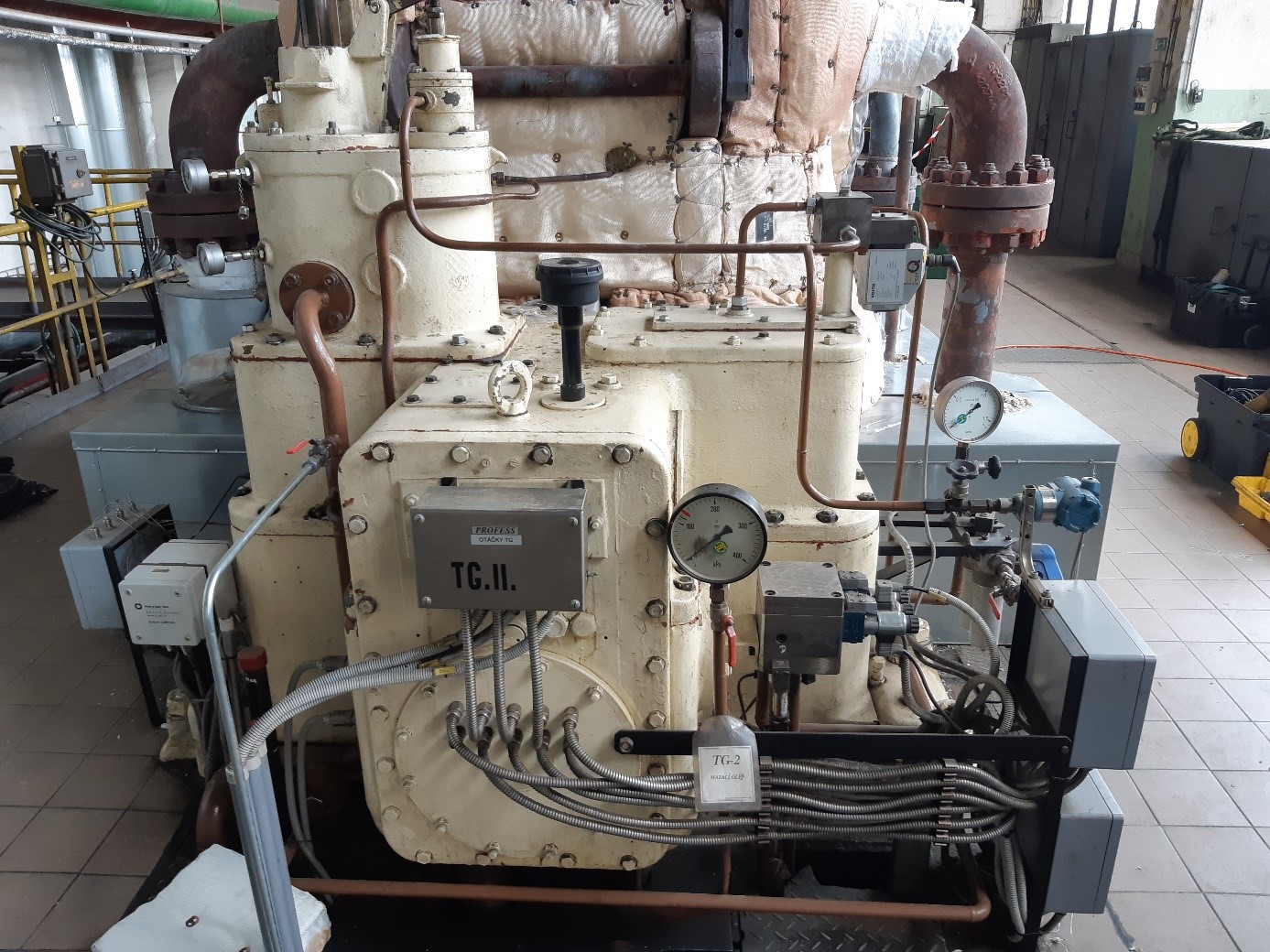

Názov akcie: "Oprava parných upchávok na turbogenerátore TG-2"

Rozsah predmetu diela:

Dielo bolo zrealizované Ekolom ako kompletný prevádzky schopný celok, ktorého prevádzka musí byť spoľahlivá, bezpečná a ekonomická v súlade s technickými normami a právnymi predpismi, platnými k termínu uzatvorenia zmluvy o dielo. Sústrojenstvo TG-2 musí dosahovať prevádzkové parametre lepšie ako pred opravou.

Rozsah diela bude zahŕňať demontáž, diagnostika (revízny nález), oprava opotrebovaných častí, výroba a dodávka nových (vymieňaných) častí, montáž, nábeh, skúšobná prevádzka, dopravu k montáži u objednávateľa.

Rok realizácie: 2023

Názov akcie: "Revízia a stredná oprava 6MW turbíny" + "Oprava vyplývajúca z revízneho nálezu"

Rozsah predmetu diela:

Demontáž a čistiace práce, kontrolné a revízne práce + revízny nález so správou, nedeštruktívna diagnostika turbíny, oprava servopohonu regulačných ventilov, oprava rotora + vývaha rotora vo vákuovom tuneli, spätná montáž turbíny, skúšky TG a uvedenie do prevádzky po oprave.

Opravy vyplývajúce z revízneho nálezu: výmena tesnení, prebritovanie prednej a zadnej olejovej upchávky, dodávka a výmena upchávok regulačných ventilov, oprava pákového mechanizmu +výmena spojovacieho materiálu regulačných ventilov, dodávka a výmena upchávok rýchlozáverného ventila vrátane konštrukčnej úpravy, výmena termočlánkov ložísk.

Rok realizácie: 2023

Rozsah predmetu diela:

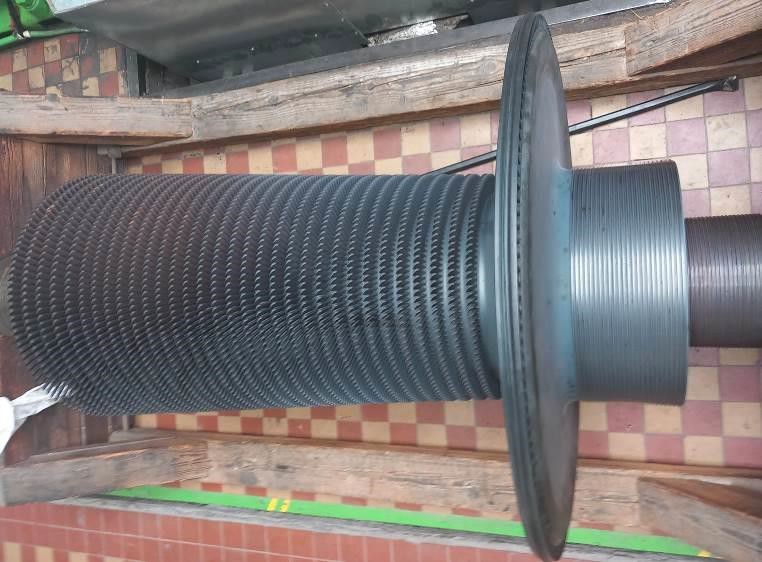

Renovácia pôvodného rotora kompresora nitróznych plynov s miestnym označením N-15C.

Rok realizácie: 2023
